Узлы учёта нефтепродуктов

Состав узлов учета нефти и нефтепродуктов

Измерительный агрегат состоит из семи основных компонентов:

• электрический насос;

• счетчик с внутренней крыльчаткой;

• фильтр;

• шкаф или органы управления;

• табло визуализации результата — механическое или электронное;

• клапан-отсекатель;

• соединительные трубы и шланги.

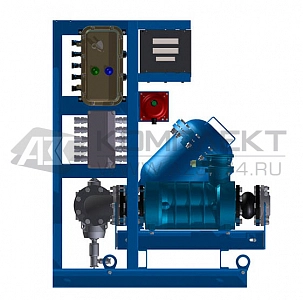

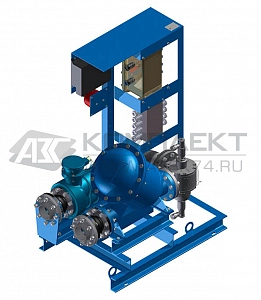

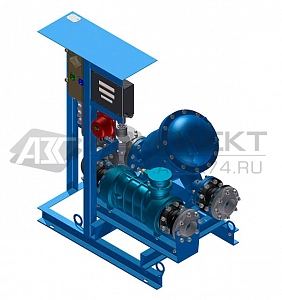

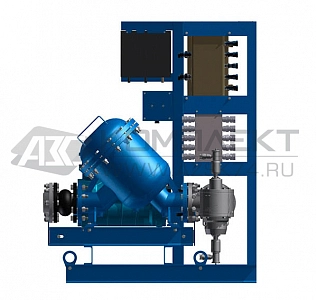

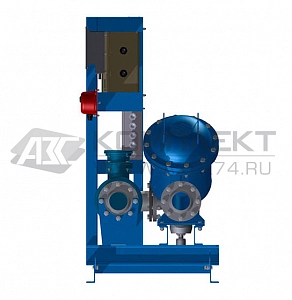

Компоненты передвижных устройств типа УПН-40 и УПН-65 крепятся на раме из стальных труб. Счетно-дозирующие комплексы типа СДК-01 оснащают дополнительным оборудованием — устройствами заземления, датчиками уровня.

Назначение узлов учета нефти и нефтепродуктов

Измерительные комплексы предназначены для измерения объема нефтепродуктов, проходящих по трубопроводу и визуализации результата. Иногда их оборудуют дополнительными приборами автоматизации:

• счетно-дозирующие устройства;

• аппаратура дистанционного управления;


Узлы оперативного учета применяют на стационарных постах НПЗ и коммерческих АЗС для формирования учетной базы перекачиваемого продукта. Устройства, оборудованные дозаторами, используют для отпуска точного количества продукта при наливе цистерны.

Классификация узлов учета нефтепродуктов

По диаметру условного прохода:

• 40 мм;

• 65 мм;

• 100 мм.


По мощности электродвигателя:

• 3 кВт — УПН-40 и УПН-65.

• 11 кВт — УПН-100

• 15 кВт — СДК-01


По исполнению:

Мобильные.

Для диаметров условного прохода 40−65 мм. Имеют массу 105−140 кг и габариты, иногда комплектуются колесами.

Пример: УПН-40, УПН-65.

Стационарные.

Для диаметров условного прохода 100 мм. Габаритные системы массой 330−640 кг на основе из двутавра перемещаются краном-манипулятором.

Пример: УПН-100, СДК-01.

Цена устройства зависит от стоимости его компонентов и дополнительного оборудования. Например, по отдельному заказу установки могут быть укомплектованы быстросъемными рукавами для всасывания и напора нефтепродуктов.
