БЛОК ПИТАНИЯ БП-9В-0,8А-DIN[2]

Код товара: 22461

Под заказ с центрального склада

За подробной информацией обратитесь к нашим экспертам по бесплатному номеру (93)388-1-740

Описание

Блок питания БП-9В-0,8А-DIN[2] используется для питания постоянным током приборов и устройств СИ «СЕНС», а также других приборов и оборудования. Размещается в специализированных шкафах с установкой на DIN-рейку типоразмеров TH35-7,5 или TH35-15 по ГОСТ Р МЭК 60715.

По принципу действия является импульсным блоком питания с трансформаторной развязкой между входом и выходом и регулируемым выходным напряжением, имеет варисторную защиту входа от импульсных помех, встроенные защиты от перегрева, перегрузки, короткого замыкания и перенапряжений на выходе. В цепи входных контактов «L» имеется плавкий предохранитель с номинальным током 1 А.

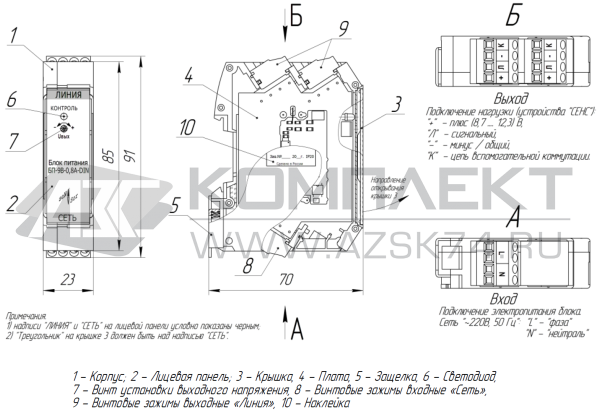

В пластиковом корпусе блока питания размещена плата с элементами схемы. На задней поверхности корпуса расположена металлическая подпружиненная защёлка для крепления на DIN-рейку.

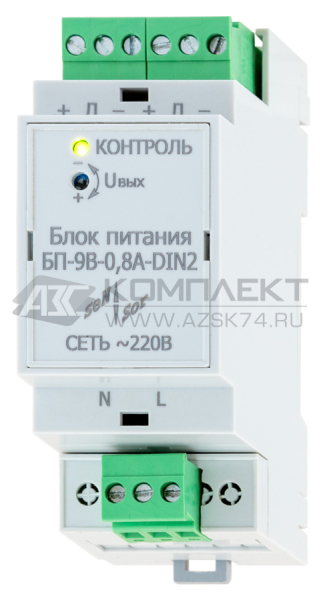

На лицевой панели расположен светодиод «КОНТРОЛЬ» для индикации режима работы БП (светится зелёным цветом при нормальной работе; не светится при неисправности, отсутствии напряжения в питающей сети или срабатывании тепловой защиты; погашен или мигает - при срабатывании защиты по превышению выходного тока) и винт установки выходного напряжения «Uвых.» с указанием направления вращения для увеличения («+») и уменьшения («-») выходного напряжения.

На нижней грани расположены входные клеммы для подключения к сети электропитания (два зажима «L» и два зажима «N», что позволяет объединять несколько блоков питания для подключения в сеть одним сетевым кабелем).

На верхней грани расположены выходные зажимы группы «ЛИНИЯ» для подключения нагрузки – приборов и устройств «СЕНС»: «+», «Л», «-» и «К». Зажимы «К» - не соединены ни с какими другими цепями и могут использоваться для вспомогательных целей коммутации.

Работоспособность блока питания восстанавливается без отключения сетевого электропитания после устранения перегрузки или короткого замыкания его выхода. При срабатывании тепловой защиты возобновление работы происходит после остывания элементов схемы, на что требуется несколько минут.

Тип преобразования напряжения			импульсный блок питания
Режим работы			непрерывный
Номинальное входное напряжение, В			220 (AC)
Диапазон входного напряжения:		допустимый	от 85 до 264 (AC)
		рекомендуемый	от 105 до 242 (AC)
Частота входного переменного напряжения, Гц			от 47 до 440
Ток потребления при максимальной выходной мощности, мА, не более			440 (при питании ~110 В, 50 Гц); 110 (при питании ~220 В, 50 Гц)
Ток «холодного» старта, А, не более			6 (при питании ~110 В, 50 Гц); 12 (при питании ~220 В, 50 Гц)
Выходная мощность, Вт, не менее			7,2 (номинальная); 9 (максимальная)
Диапазон регулирования выходного напряжения, В			от 8,7 до 12,3 (DC, без нагрузки)
Выходной ток (номинальный / максимальный), А			0,8 / 1 (при выходном напряжении 9 В); 0,6 / 0,75 (при выходном напряжении 12 В)
Амплитуда пульсаций выходного напряжения, мВ, не более			40
Нестабильность выходного напряжения при изменении входного напряжения, %, не более			±0,5
Защита от короткого замыкания в нагрузке			есть, с автоматическим восстановлением после устранения короткого замыкания
Порог срабатывания защиты от перегрева, ℃, не более			145
Условия эксплуатации:	температура, ℃		от 5 до 40
	относительная влажность, %, не более		80
	атмосферное давление, кПа		от 86 до 106,7
Климатическое исполнение по ГОСТ 15150			УХЛ 3.1
Группа механического исполнения по ГОСТ 30631-99			М6
Степень защиты корпуса от проникновения твердых частиц и воды по ГОСТ 14254			IP20
Сечение присоединяемых проводов, мм²			от 0,15 до 2,5
Масса, г, не более			88
Габаритные размеры (Ш × В × Г), мм			23 × 91 × 70
Назначенный срок службы, лет			10
