СВЕТОЗВУКОВЫЕ СИГНАЛИЗАТОРЫ ВС-3

Сигнализатор светозвуковой ВС-3 (взрывозащищенный) предназначен для подачи звукового и светового сигналов с целью привлечения внимания людей в аварийных и иных ситуациях. Оповещатель применяется во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Может применяться в условиях воздействия атмосферных осадков, солнечного излучения.

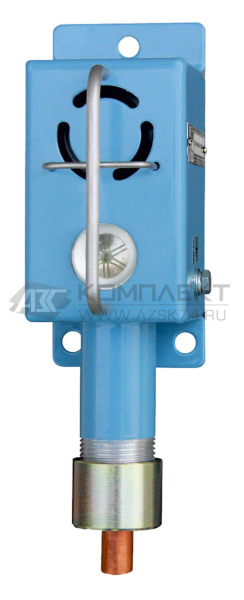

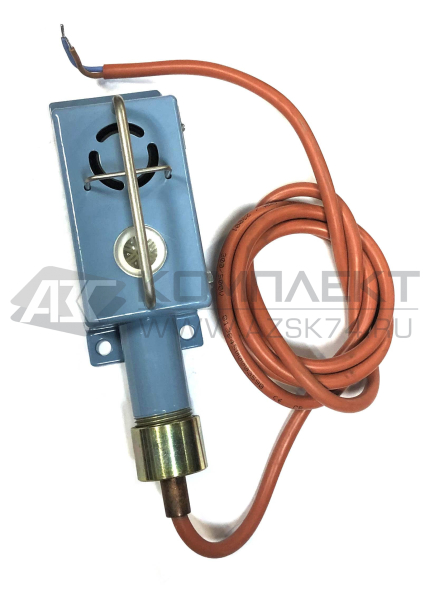

Светозвуковой оповещатель ВС-3 (взрывозащищенный) выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочные покрытия. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели корпуса оповещателя расположены звуковой пьезоизлучатель и яркий многокристальный светодиод (рис. 1). В нижней части корпуса расположен кабельный ввод с двухпроводным круглым кабелем для подключения. Кабель съемный — в отсеке кабельного ввода имеются винтовые клеммные зажимы. Схемы подключения — см. рис. 2.

При заказе сигнализаторы обозначаются: сигнализатор ВС-3-П-А-Б-В-Г, где:

П — обозначение наличия функции программирования (настройки) режимов звучания и свечения: без обозначения — без функции программирования; П — функция программирования есть.
А — номинальное напряжение электропитания: 6В (нет в исполнении «П») / 12В / 24В / 220В — указывается всегда.
Б — цвет свечения индикатора оповещателя: без обозначения — красный; начальная буква цвета: Ж/З/С (или Син).
В — комплектация кабельного ввода устройством крепления защитной оболочки: без обозначения — с устройством УКМ10; УКМ12 / УК16 / УКБК15 — с соответствующим устройством крепления.
Г — длина присоединенного кабеля сигнализатора: без обозначения — 1,5 м; L0 — без кабеля; Lхх — с кабелем длиной хх м (не более 20 м).
