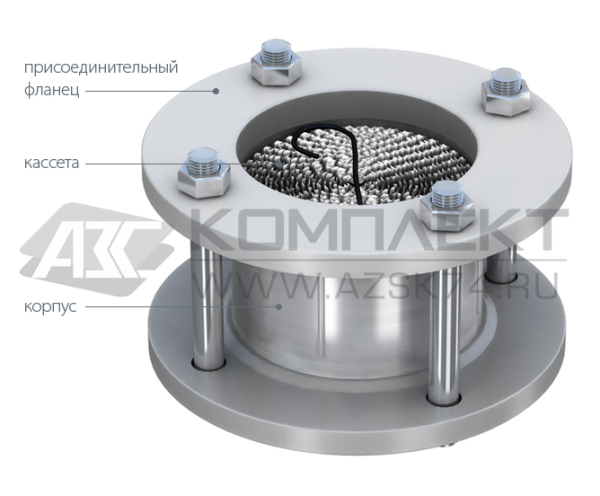

ОГНЕПРЕГРАДИТЕЛЬ ОП 80

• Огнепреградитель ОП предназначен для предотвращения проникновения искр и пламени в резервуар.
• Огневой предохранитель ОП 80 устанавливается на линиях технологических системах резервуаров АЗС и резервуаров опасных производственных объектов нефтепродуктообеспечения.
• ОП изготавливается в климатическом исполнении УХЛ, категории размещения 5 по ГОСТ 15150-69. Рабочий интервал температур от -50°С до +50°С.
• Действие ОП основано на поглощении тепла пламени и искры материалом кассеты, в результате чего, температура падает ниже температуры воспламенения паров нефтепродукта и происходит погашение пламени или искр.
• Время сохранения работоспособности ОП при воздействии пламени не менее 1 часа
• Конструкция кассеты огнепреградителя сборно-разборная (для проведения регламентных и монтажных работ).

Технические характеристики:

• Условный диаметр прохода Ду - 80 мм
• Пропускная способность - 50 м3/час
• Габаритные размеры:
  • высота (по фланцам) - 96 мм
  • диаметр (по фланцам) - 195 мм
• Масса - 9,3 кг
• Материал корпуса - сплав алюминия
• Материал фланцев - сталь

Руководство по эксплуатации:

ОП имеют разборную конструкцию: внутри обоймы вставлен рабочий элемент кассета изготовленная и алюминиевой гофрированной ленты, намотанной вокруг оси. При необходимости вышедшую из строя кассету можно заменить на новую.
ОП-80 устанавливается на линии резервуара за счет резьбового соединения обоймы с ответствующими патрубками трубопровода.
Огнепреградитель ОП-80 имеют разработанную конструкцию обоймы вставляется в пазы фланцев через уплотнительные прокладки и вместе с ними зажимается шпильками и гайками М16.
Огнепреградитель ОП-80 устанавливается на трубопроводе сварным соединением стальных фланцев с соответствующими патрубками трубопровода.

Период обслуживания (весна- осень).

Продувка очистка от посторонних наростов и загрязнений.

При профилактических осмотрах кассету необходимо промывать растворителем и продувать сжатым воздухом для снятия смолистых отложений и пыли.

Техническое обслуживание:

При эксплуатации производить осмотр тарелки клапана, сетки, пружины не реже 1 раз в 2 года
