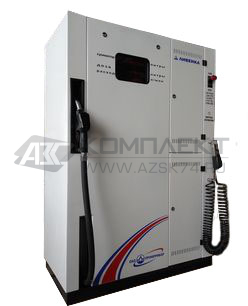

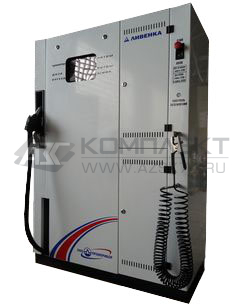

ТРК 1КЭД ЛИВЕНКА -11101/СМН

ТРК 1КЭД Ливенка-11101/СМН имеет в своем составе как линию выдачи и учета отпускаемого нефтепродукта, так и линию наполнения КАЗС, а при необходимости и учета нефтепродуктов при наполнении КАЗС.

Комплектация установки:

• ТРК - 50л/мин;
• электронасос на слив с узлом слива;
• взрывозащищенный шкаф.

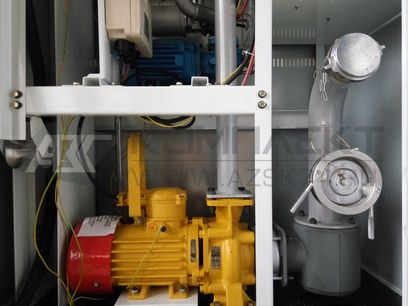

• Гидравлический блок линии приемки (наполнения) в составе:
  • • электронасос КМ80-65-140Е (45х15)- 1 шт
    • фильтр очистки продукта - 1 шт
    • обратный клапан Ду 80 - 1 шт
    • быстроразъемное соединение с поворотной муфтой - 1 шт
    • быстроразъемное соединение с кулачковой муфтой- 1 шт
    • муфта сливная типа МС-80 - 1 шт
    • кран шаровый - 1 шт
    • огнепреградитель - 1 шт
• Гидравлический блок линии выдачи в составе:
  • • электронасос БШМ-50 (БШМ-100) - 1 шт
    • фильтр тонкой очистки топлива - 1 шт
    • клапан электромагнитный - 1 шт
    • измеритель объема - 1 шт
    • кран раздаточный в комплекте с рукавом и системой втягивания рукава - 1 шт
• Система управления в составе:
  • • контроллер КУП - 1 шт
    • датчик положения раздаточного крана- 1 шт
    • устройство контроля заземления УЗА при сливе - 1 шт
    • пост управления ПВК для включения/отключения насоса линии наполнения - 1 шт
• Система электропитания и защиты
  • • шкаф силовой во взрывобезопасном исполнении укомплектованный устройствами управления и защиты (эл. магнитный пускатель, автоматические выключатели)- 1 шт.
    • клеммные коробки во взрывобезопасном исполнении
• Каркас из оцинкованной стали, окрашенной порошковой краской, в комплекте с поддоном, обеспечивающим сбор проливов при обслуживании и ремонте.

Технические характеристики:

• Производительность линий наполнения - 750 л/мин
• Производительность линий выдачи - 50 л/мин
• Минимальная доза отпуска с допустимой величиной относительной погрешности - 2 л
• Основная допустимая относительная погрешность при выдаче доз продукта - 0,25 %
• Потребляемая мощность насоса линии наполнения - 3 кВт
• Потребляемая мощность насоса линии наполнения - 0,55
• Тонкость фильтрации линии наполнения -100 мкм
• Тонкость фильтрации линии выдачи - 20 мкм
• Габаритные размеры на 1 вид продукта - 1100 х 1700 х 550 мм

Дополнительная опция:

• Комплектация системой измерения уровня продукта в топливных резервуарах;
• Комплектация датчиком предельного уровня;
• Комплектация приборами контроля герметичности межстенного пространства;
• Комплектация прибором учета продукта при приемке;
• Комплектация системой автоматизированной выдачи и учета продукта по картам с передачей данных в офис;
• Комплектация ответными штуцерами и рукавами для подключения к линии наполнения;
• Комплектация системой освещения.
